    武汉博视工研电子有限公司通过将一路边缘融合输入控制器BSV-Displayer与三路边缘融合输出控制器BSV-SOFTEDGE嵌入集成为一台专为三通道弧面投影融合大屏幕所需专业的高端图形处理设备,公司内部产品号为CK4M0103； 专为大屏幕投影弧形无缝拼接系统而设计，内置多画面图形拼接处理器、融合带生成、弧形较正装置，集视频多窗口处理技术和边缘融合技术为一体，在一台控制器上完美实现视频多窗显示、边缘融合、色差校正、多路信号源选择、输入信号自动调整和预存场景自由调用等功能。
    CK4M0103边缘融合处理器具备了图像融合所需的所有处理功能。主要包括融合带的自动生成、融合边带的特性处理、相邻投影设备的色差匹配、弧形较正等功能。CK4M0103边缘融合处理器可以支持1路视频信号和1路VGA信号输入，支持1*3的无缝拼接显示，能实视频信号或VGA信号的全即时显示，并且不丢失任何的图像信号，支持任何格式的视频信号。
    CK4M0103边缘融合处理器支持各种标准或用户自定义信号的识别和处理，和板卡式处理器不同，它能自动对输入信号进行位置的精确校准、能自动对模拟输入信号的相位进行精确调节，能自动记住不同输入信号的特征，保证在调整过的输入信号再次出现时能自动套用预存的参数。
    CK4M0103边缘融合处理器支持一个VGA和一个视频信号输入，可最终转换为固定的1024×768/60Hz的VGA格式输出,并且融合成一个连续的无缝的完美图像。
    CK4M0103边缘融合处理器，采用纯硬件设计，不需要操作系统支持，上电即可工作，启动时间小于5秒钟，稳定性高。动态图象自然流畅、清晰艳丽,成本低。
    CK4M0103系列弧形曲面融合器可以完成几乎所有弧度的弧形矫正，以及各种形状的曲面实时矫正，可根据需求最大融合180度的弧形。

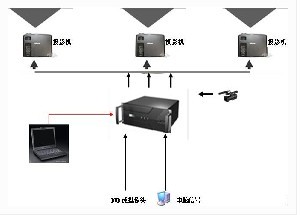

二、CK4M0103系统连接图
三、特点介绍
1.   自生成融合带
   CK4M0103根据无缝拼接和显示的特性， 自生成融合所需要的重复数据带， 在不同投影显示单元之间构筑融合所需要的叠加重复显示区域。根据产品的特性，融合带的宽度范围为128、256、512、1024个像素点可选。支持1×2融合时，融合带最大宽度为1024像素；
2.  系统类型
   融合器集拼接、融合带产生及融合带消除为一体，不需要多台设备共同完成融合功能，便于调试和维护。设备运行不依靠操作系统和上层软件，不存在操作系统维护问题，系统更稳定，不存在病毒问题，基本无需维护。设备运行不依靠操作系统，可随时断电，开机系统启动速度小于5秒钟。
3.  信号处理模式
   支持所有的VGA信号和所有的视频信号显示或播放，不需要对视频源进行特殊处理。支持Windows全桌面显示和Excel表格、Word等各种文档的显示 。
4.  信号全即时
   播放单个、多个的视频或者VGA信号时是不会出现拖尾或者延时的现像。
5．自动色彩均衡
   自动色彩均衡功能可消除投影设备间的颜色和亮度差异，保证投出的大画面色彩均一、亮度一致。
四、控制软件
   融合控制器采用新一代可视化、所见即所得操控软件ApplicationPro, 该软件整合拼接控制和窗口控制为一体,可以方便完成对场景的预设、调用、窗口的控制、信号通道选择,隐含矩阵控制等功能。具体功能见软件操作说明书。
